| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VID0062A / VIC0450B |
| ドキュメント: | VID0062A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気充電器コネクタ | 材料: | THN,ブラス,SUS304,NdFeB N52,TPE |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| 連続稼働電流: | 3.0A | 最大瞬間の電流: | 4.0A 最大 |
| Volatge: | 12V | 磁力: | 550g |
| メカニカルライフ: | 50000サイクル分 | 接触抵抗: | 50mΩ 最大 (PIN) |
| 塩噴霧試験: | 48H | ||
| ハイライト: | 4ピンの磁気充電器コネクタ,マグネット充電器コネクタ3A,4A 磁気USB充電ケーブル |
||

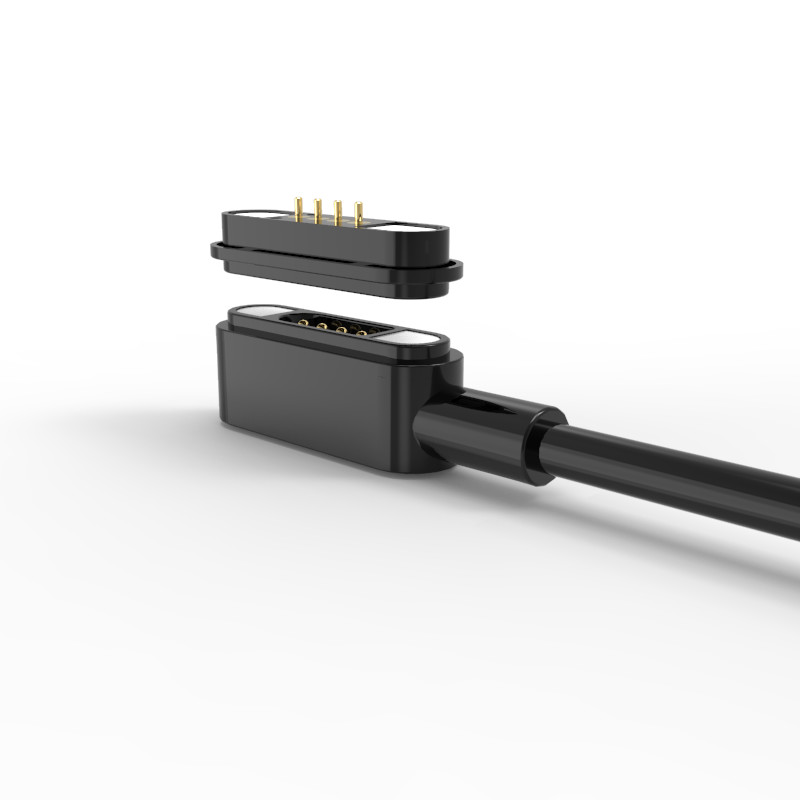

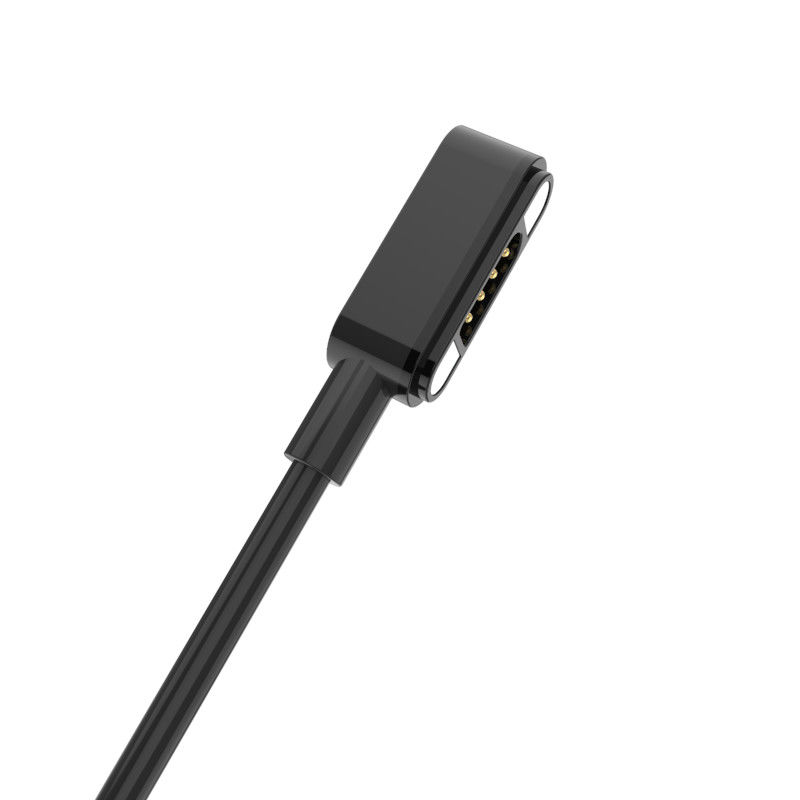

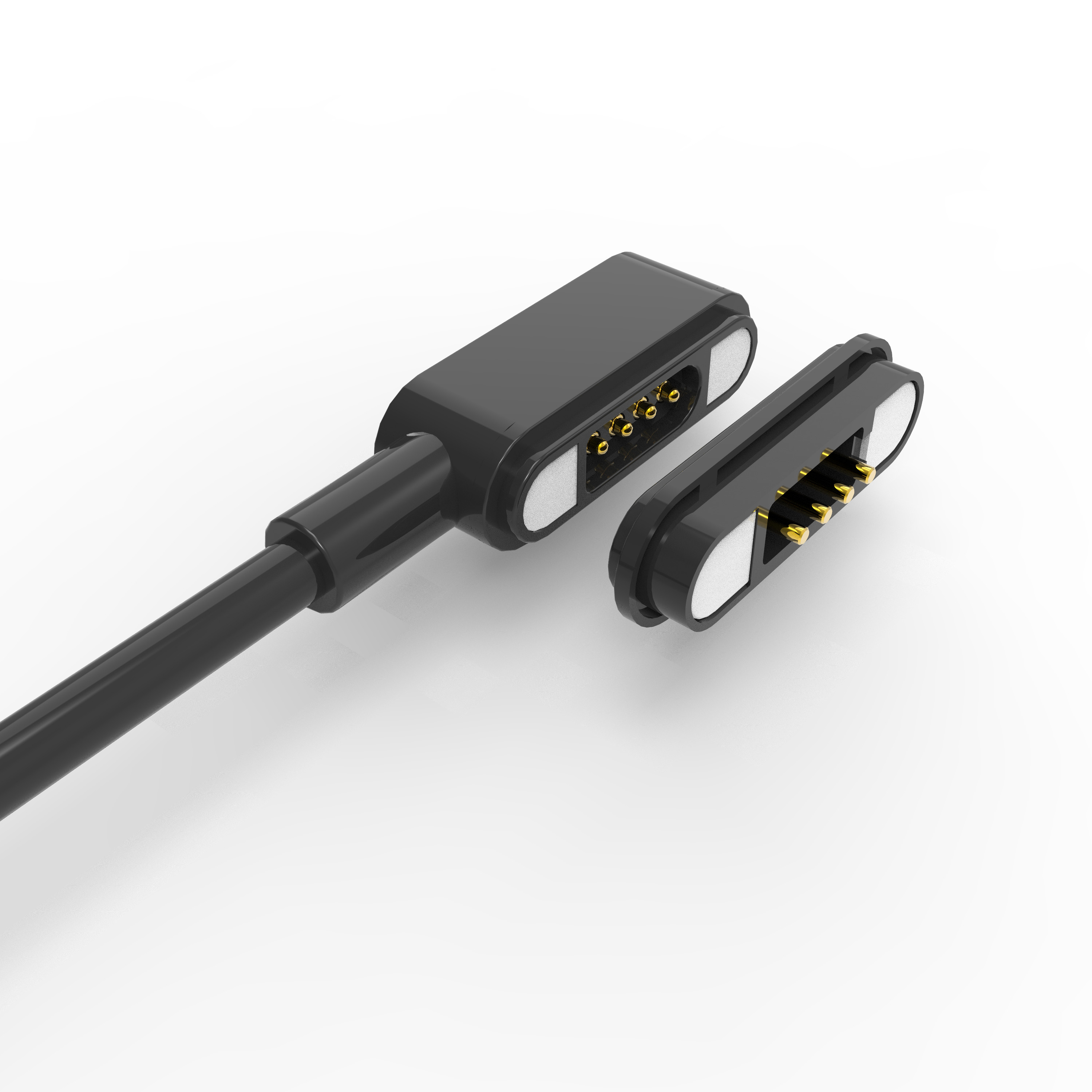

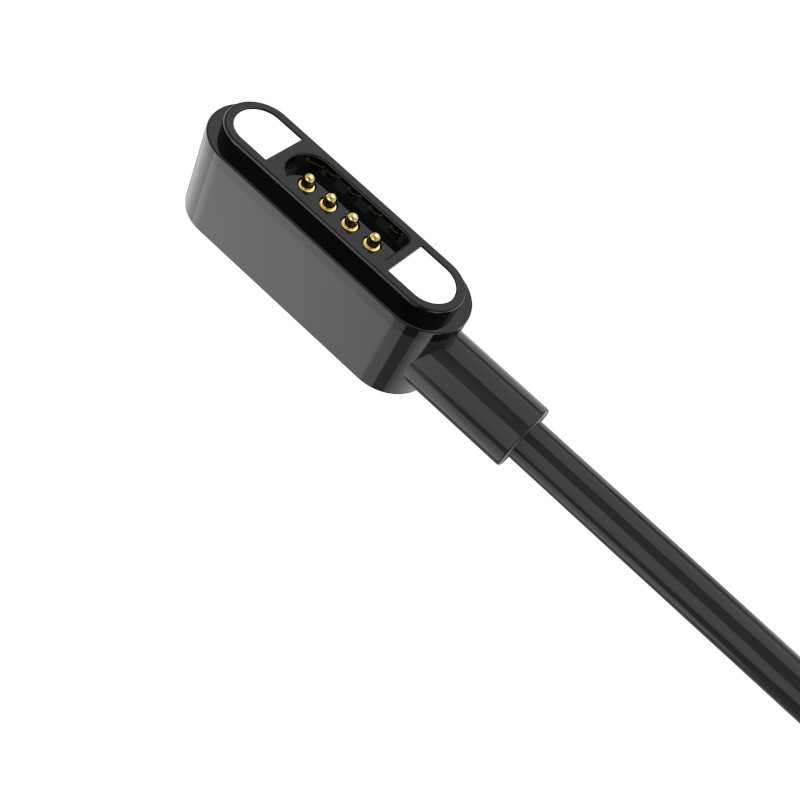

TPEケーブル 4ピンポゴピン磁気USBケーブル接続器
材料:
金属の針の部分は,銅の表面に金で塗装されています.
硬いプラスチック材料はHTN+30% UL94 V-0ブラックで,高温に耐える.
磁石は高性能恒久磁石であるネオジウム鉄ボロンを採用している.
結合の黒いTPE 80A外型模具
線 OD3.5mm 4C (赤と黒: 65*0)08白と緑: 16*0.08青銅線 ブラックTPEで覆い
USB:ステンレス鋼の殻 USB20.
...機械的特性:
スプリングフォース: 作業高度1.0で80g ± 20g
使用寿命:最低5万倍
...電気特性:
基準電圧: 12V
連続電流:3.0A
最大瞬間の電流:4.0A 最大
針のコンタクト静的インピーデンス: 50mΩ Max (PIN)
製品には環境保護材料,ROHS,REACHが採用されています
磁気メスとメスの接着力は 550G以上です
製品紹介と説明
短回路防止の製品構造設計
極度と電気が方向に 明確に識別されています
2ピンの磁気ケーブルコネクタ パラメーター:
|
名前 |
磁気ケーブルコネクタ |
|
タイプ |
DIP |
|
ピン |
4ピンまたはカスタマイズ |
|
ピッチ |
2.20mm |
|
ケーブルの長さ |
1000mm±20 |
|
ケーブル材料 |
TPE |
|
ポゴ・ピン |
青銅 |
|
住宅 |
黒 HTN+30%GF UL94 V-0 |
|
マグネット |
NdFeB N52 塗装 ニ |
|
磁気力 |
550g |
|
スプリングフォース |
80g±20g,at について1.0mm 働くストルク |
|
メカニカルライフ |
50サイクルの時間 |
|
連続稼働電流 |
3.0A について |
|
最大瞬間の電流 |
4.0A 最大 |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
High電圧試験 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
塩噴霧試験 |
48H |
|
レイアウトの許容度 |
±0.05mm |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
4ピンの男性磁気ケーブルコネクタの図面 サイズ:

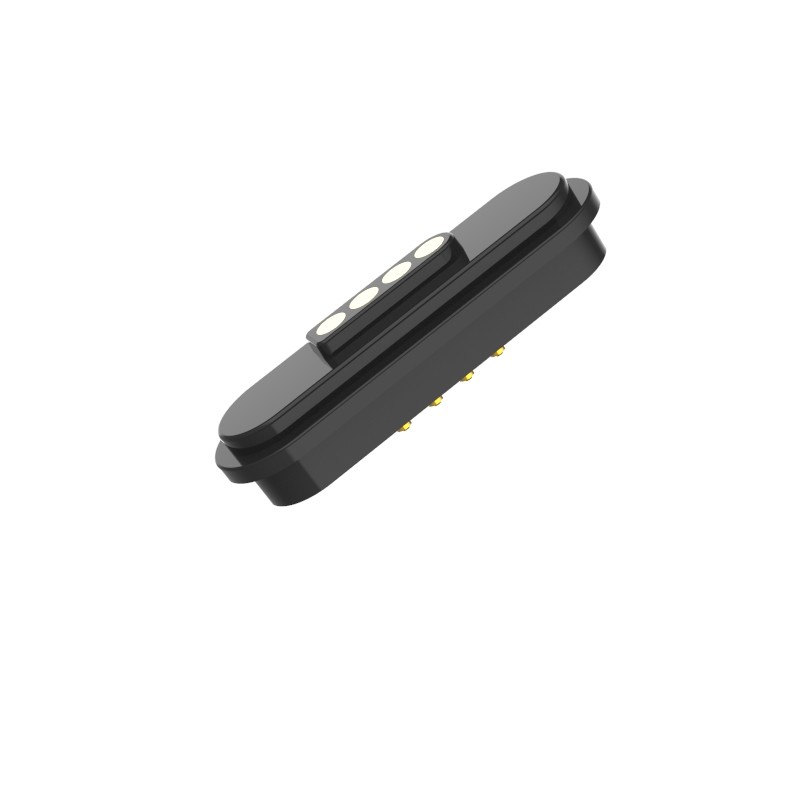

4ピンの女性磁気コネクタの図面 サイズ:
磁気コネクタの利点:
1) 自動吸着接続経験; 操作が簡単;
2) 装置を簡単に取り除くために磁気インターフェースを使用します.
3) 高ライフサイクル. 50,000-300,000回再接続寿命をサポートします.
4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.
5) 高電流 (3A-20A) をサポートし,より速く充電する.
6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.
8) 製品形を合わせた形,製品の販売ポイントを向上させる
磁石の位置,磁石の使用,構造を区別する
方向性 (ユーザー向けで使いやすい)
10) 優れたスケーラビリティインターフェース,達成可能 ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);
11) 開発時間は短く,カスタマイズするための低コストの模具です.
信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0
