| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VIC0350A / VIC0350B |
| ドキュメント: | VIC0350A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 磁気3ピン接続器 | 材料: | THN,ブラス C3604,SUS304,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| Volatge: | 12V | 流動: | 3A |
| 磁力: | 600g | メカニカルライフ: | 50000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 塩噴霧試験: | 48H |
| 色: | 黒,黄色 | ||
| ハイライト: | 3A磁気3ピン接続器,男性ポゴ磁気コネクタ,ポゴの磁気コネクタ 12V |
||

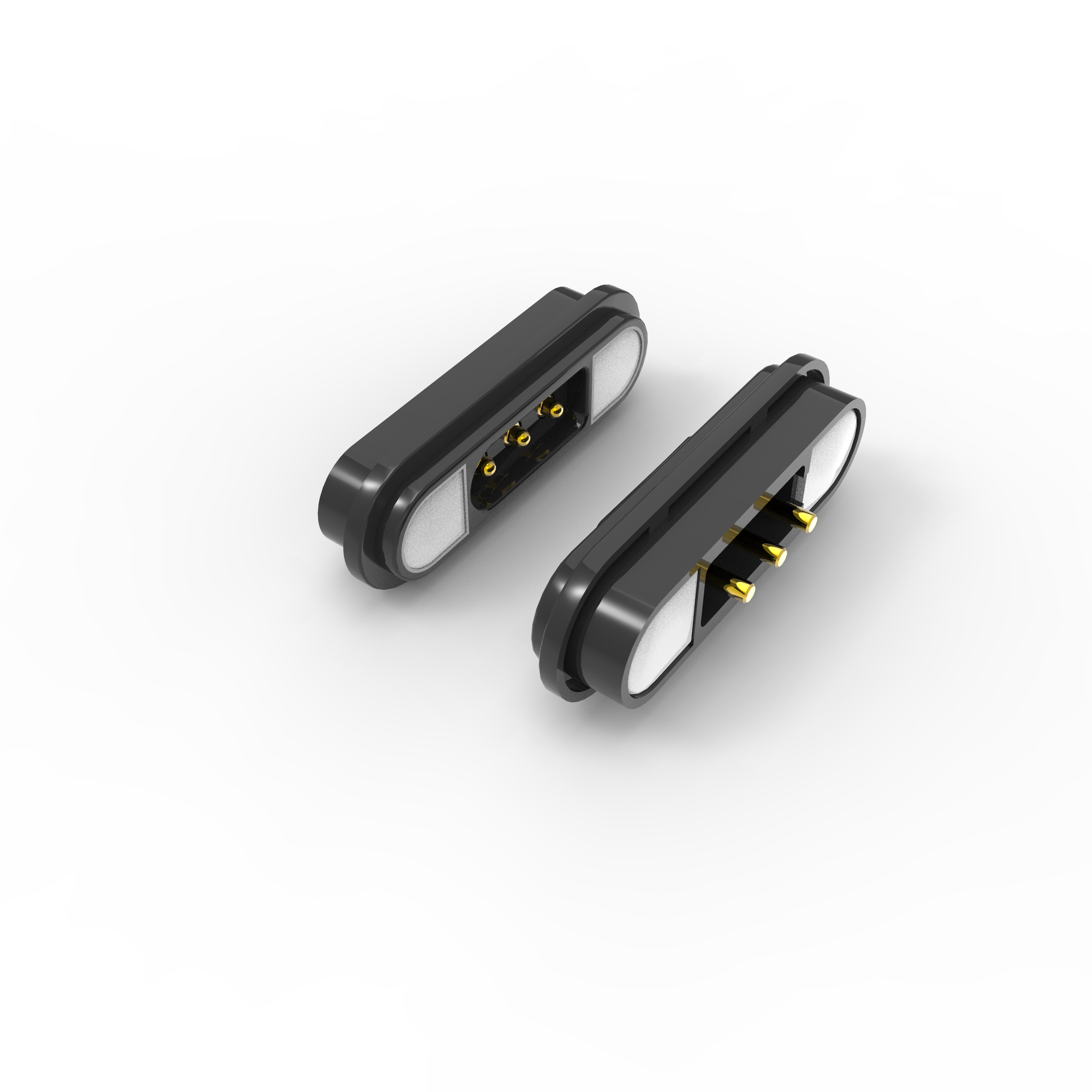

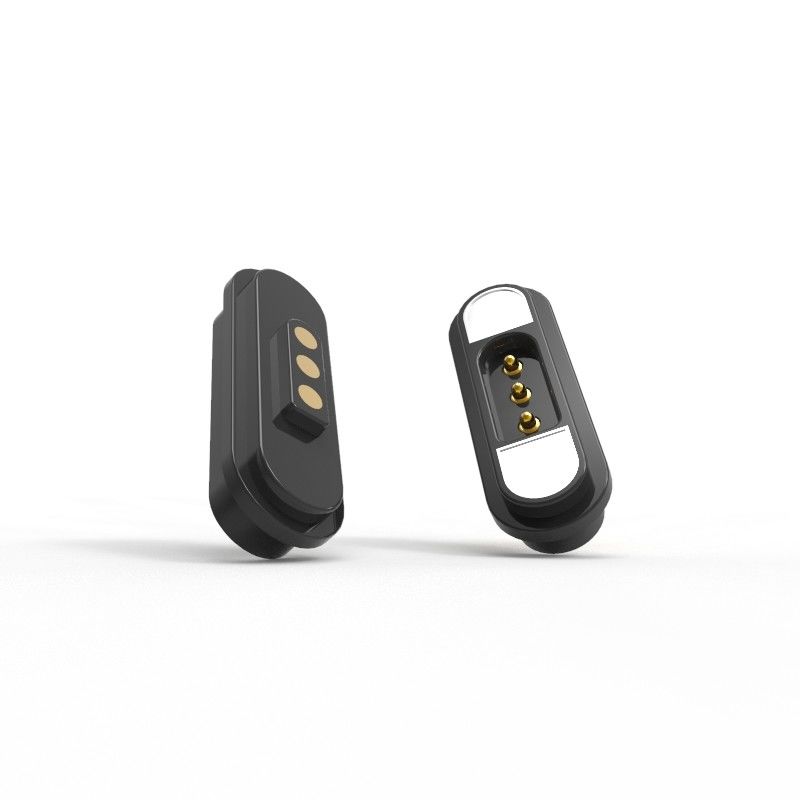

3A 3ピン 男性 女性 DIP ポゴピン磁気コネクタ
...製品の用途説明 (以下に限らない):
1. PCBボードはプラグインで溶接することができます.
2溶接後,ボードは鋳造され,コーティングすることができます.
3. PCBボードは端末に接続できます.
4模具は,鋳造と注射鋳造することができます.
5ワイヤーは直接溶接できます
2D, 3D 開発を顧客に提供することができます. そして,私たちの顧客のために様々な種類のテストを提供することができます. 品質を保証するために,私たちの顧客のためのポゴピン,ポゴピンコネクター,USBとケーブル付きの磁気ポゴピン充電コネクタ.
私たちの顧客に製品の品質を確保するために,出荷前に製品のためのテストを行う
*製品には環境保護材料,ROHS,REACHが採用されています
*磁気メスとメスのドッキングの引き寄せ力は600G以上です
*磁気電源コネクタは短回路防止構造設計である.
*極度と電気が方向に 明確に識別されています
*(磁石はエポキシ樹脂で覆うことができ,塩噴霧テストは48時間を通過することができます.)
*ピン脚はPCBボードに固定され,ピン間隔サイズは安定しています.
...製品の用途説明 (以下に限らない):
1. PCBボードはプラグインで溶接することができます.
2模具鋳造と注射鋳造
3ピン磁気コネクタパラメータ:
|
名前 |
3ピンの磁気コネクター |
|
ピン |
3ピンまたはカスタマイズ |
|
ピッチ |
2.80mm |
|
タイプ |
DIP |
|
ポゴ・ピン |
青銅 |
|
住宅 |
黒 HTN+30%GF UL94 V-0 |
|
マグネット |
ネオジウム鉄ボロン |
|
マグネット級 |
N52 (必須) |
|
磁気力 |
600g |
|
スプリングフォース |
80g±20g,at について1.0mm 働くストルク |
|
メカニカルライフ |
50サイクルの時間 |
|
流動 |
3A について |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
High電圧試験 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |

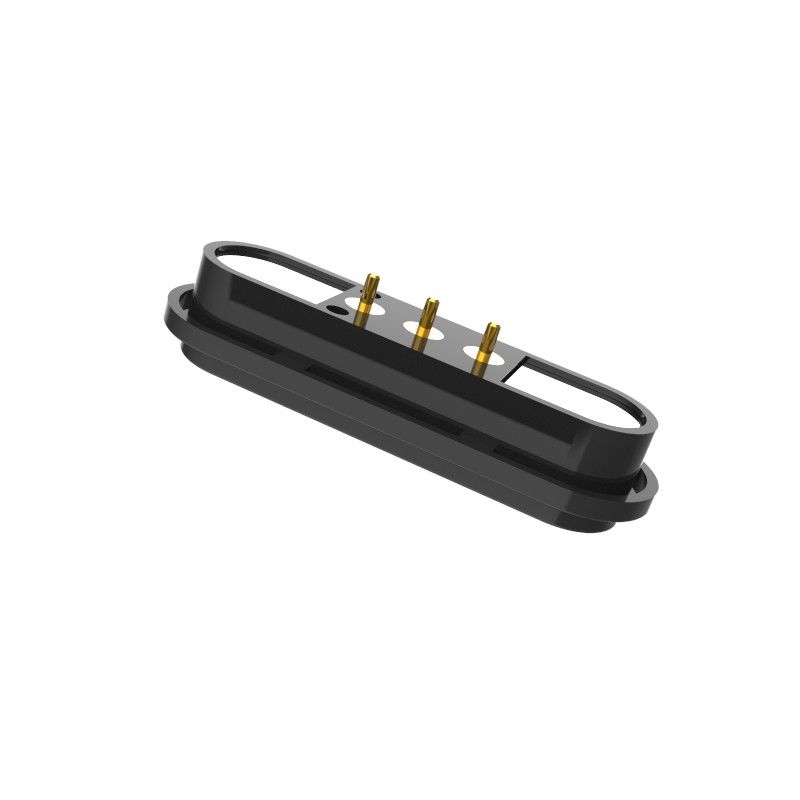

3ピンのDIP磁気接続器:

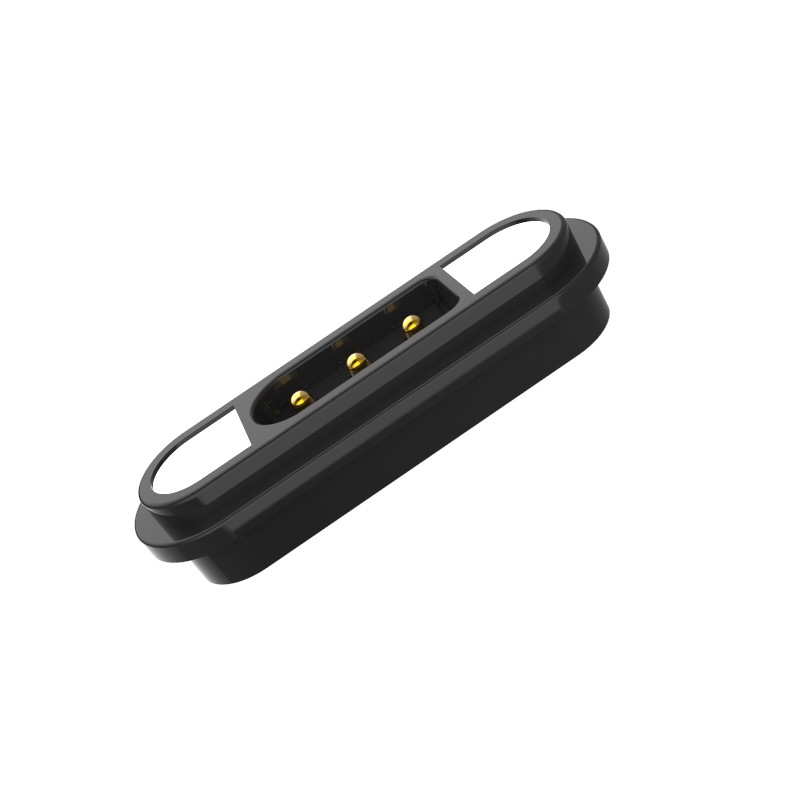

3ピンの女性DIP磁気コネクタ:
磁気コネクタの利点:
1) 自動吸着接続経験; 操作が簡単;
2) 装置を簡単に取り除くために磁気インターフェースを使用します.
3) 高ライフサイクル. 50,000-300,000回再接続寿命をサポートします.
4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.
5) 高電流 (3A-20A) をサポートし,より速く充電する.
6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.
8) 製品形を合わせた形,製品の販売ポイントを向上させる
磁石の位置,磁石の使用,構造を区別する
方向性 (ユーザー向けで使いやすい)
10) 優れたスケーラビリティインターフェース,達成可能 ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);
11) 開発時間は短く,カスタマイズするための低コストの模具です.
信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0
なぜ顧客はUPEを選択するのか?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
7製品環境基準
磁気コネクタの適用:
注文する方法
* 図面やサンプルを送信します
*我々のプロのエンジニアリングチームは 評価を行います
♪ 図面を撮って 試料を送る
試料をテストして承認して 50%預金して注文する
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* We deliver the products to you with DHL,TNT,UPS,フェデックス * 商品をDHL,TNT,UPS,フェデックスで届けます
デザインサービスを提供できます
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
