| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | VID0060A / VIC0200C |
| ドキュメント: | VID0060A.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 2ピン磁気充電ケーブル | 材料: | THN,ブラス,SUS304,NdFeB N52,TPE |
|---|---|---|---|
| スプリングフォース: | 80g±20g | 作業するオオカミ: | 1.0mm |
| Volatge: | 12V | 流動: | 3A |
| 磁力: | 550g | メカニカルライフ: | 50000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | 塩噴霧試験: | 48H |
| 色: | 黒,黄色 | ||
| ハイライト: | 黒い2ピン磁気充電ケーブル,男性用磁気ポゴピン充電器,女性用磁気ポゴピン充電器 |
||

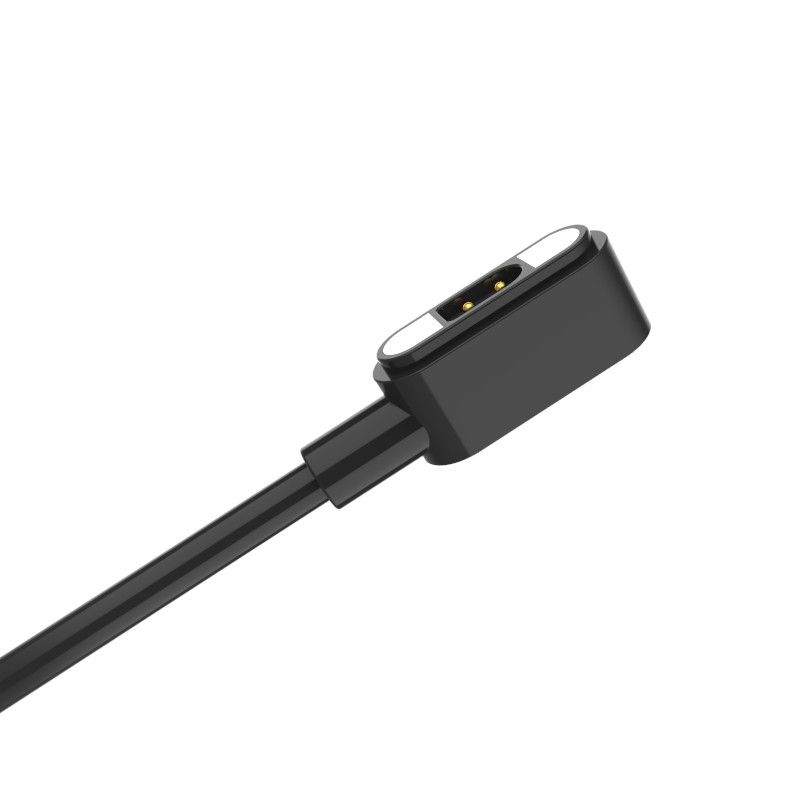

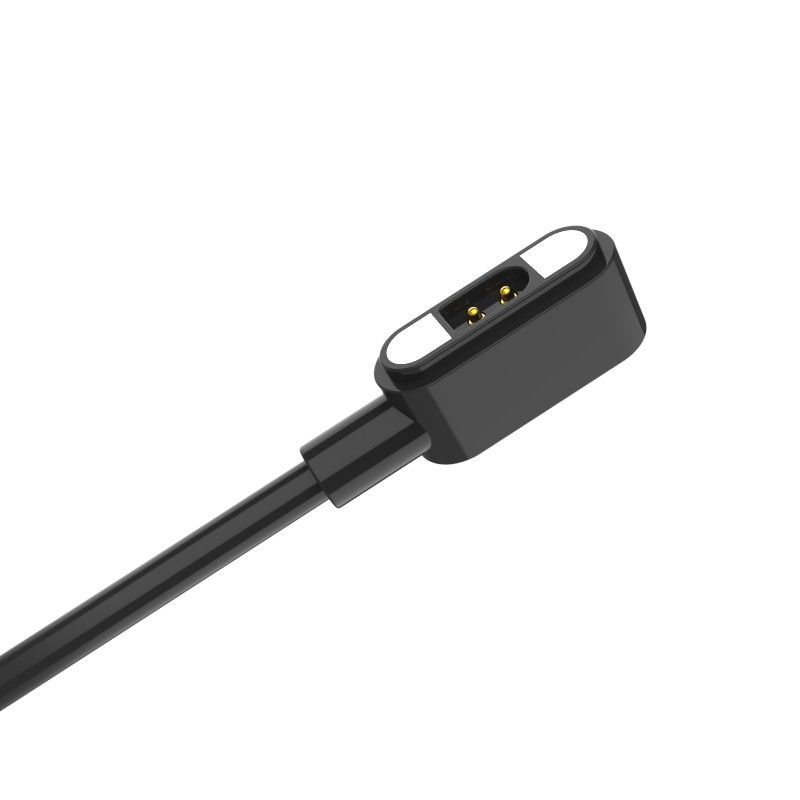

2ピン磁気充電ケーブル 男性 女性 ポゴピン接続器 雷

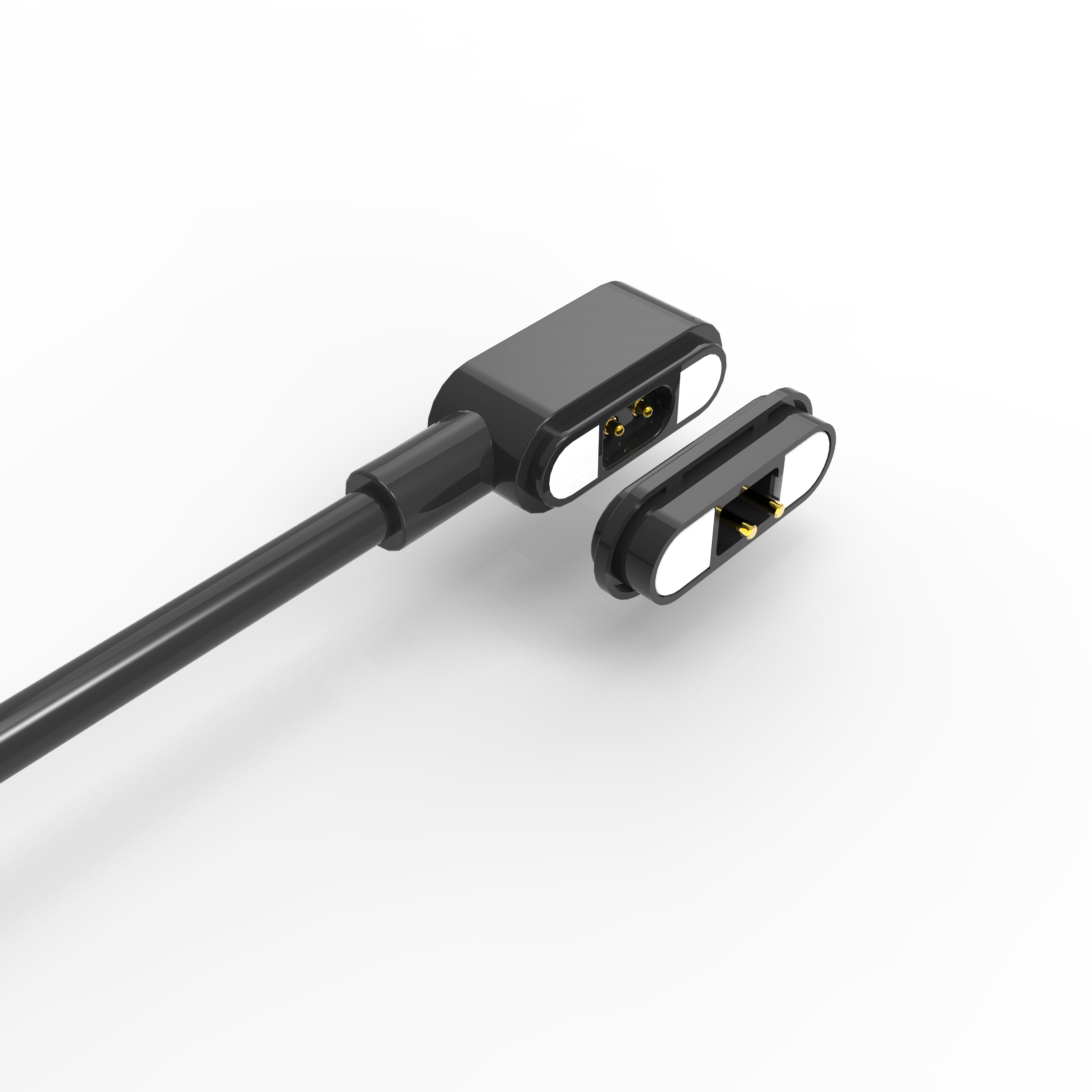

2ピン磁気ケーブルコネクタ 磁気男性と女性のドッキングの粘着力は550G以上です,磁気コネクタ磁石は高性能永磁石ネオジウム鉄ボロンを採用します,磁気ケーブルUSBコネクタは環境保護材料を採用ROHS,REACH
この磁気ケーブルコネクタ製品は 短回路防止構造設計で 極性と電気方向が明確に識別されています

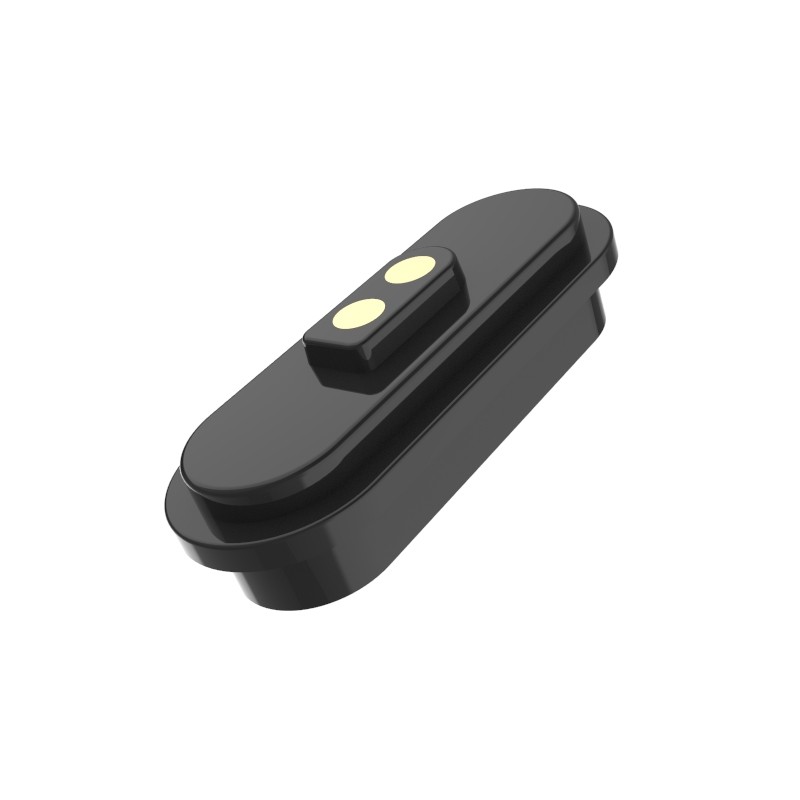

女性磁気コネクタのピン脚はPCBボードに固定され,ピン間隔サイズは安定しています.
結合の黒いTPE 80A外型模具
線 OD3.5mm 2C (赤と黒: 65*0.08)
黒いTPEで覆い
USB:ステンレス鋼の殻 USB20.
標準的な2ピン,3ピン,4ピン,5ピン,6ピン,7ピン,8ピン,9ピン磁気ポゴピンコネクタソリューションも顧客に選択し,世界中のお客様のためにOEM/ODMすることができます.
2ピンの磁気ケーブルコネクタ パラメーター:
|
名前 |
磁気ケーブルコネクタ |
|
タイプ |
DIP |
|
ピン |
2ピンまたはカスタマイズ |
|
ピッチ |
2.80mm |
|
ポゴ・ピン |
青銅 |
|
住宅 |
黒 HTN+30%GF UL94 V-0 |
|
マグネット |
NdFeB N52 塗装 ニ |
|
磁気力 |
550g |
|
スプリングフォース |
80g±20g,at について1.0mm 働くストルク |
|
メカニカルライフ |
50サイクルの時間 |
|
連続稼働電流 |
3.0A について |
|
最大瞬間の電流 |
4.0A 最大 |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
High電圧試験 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
塩噴霧試験 |
48H |
|
レイアウトの許容度 |
±0.05mm |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
2ピンの男性磁気ケーブルコネクタの図面 サイズ:
2ピンの女性磁気コネクタ 図面 サイズ:
磁気コネクタの利点:
1) 自動吸着接続経験; 操作が簡単;
2) 装置を簡単に取り除くために磁気インターフェースを使用します.
3) 高ライフサイクル. 50,000-300,000回再接続寿命をサポートします.
4) 防水設計をカスタマイズすることは簡単で,メスは防塵と防水 (IP68) を達成できます.
5) 高電流 (3A-20A) をサポートし,より速く充電する.
6) 優れた腐食性 (48H-120H) は厳しい環境に対応する.
8) 製品形を合わせた形,製品の販売ポイントを向上させる
磁石の位置,磁石の使用,構造を区別する
方向性 (ユーザー向けで使いやすい)
10) 優れたスケーラビリティインターフェース,達成可能 ((パワー・シグナル・ビデオ・オーディオ・ジャックなど);
11) 開発時間は短く,カスタマイズするための低コストの模具です.
信頼性の高い高RF信号送信を提供します. 私たちのコネクターはUSB2です.0
なぜ顧客はUPEを選択するのか?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
7製品環境基準
磁気ケーブルコネクタ
注文する方法
* 図面やサンプルを送信します
*我々のプロのエンジニアリングチームは 評価を行います
♪ 図面を撮って 試料を送る
試料をテストして承認して 50%預金して注文する
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* We deliver the products to you with DHL,TNT,UPS,フェデックス * 商品をDHL,TNT,UPS,フェデックスで届けます
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
