| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9001 |
| モデル番号: | UPD02A-AXX-XXXX |
| 最小注文数量: | 5000 |
| 価格: | $0.8-$3 |
| パッケージの詳細: | 1000pcs/PEバッグ (顧客の要求に応じて) |
| 受渡し時間: | 10〜15 営業日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | 右角ピン接続器 | タイプ: | DIP |
|---|---|---|---|
| 材料: | C3604,SUS304,THN について | 表面処理: | 黄金塗装 |
| 接触抵抗: | 作業高度で最大50mΩ | 塩噴霧試験: | 48H |
| プロダクト実用温度: | 260°C±5°C 20秒±2秒 | 製品使用環境:: | 80°C~130°C (実験室での検査) |
| ハイライト: | 2.54mm ピッチ 右角ピン接続器,スプリングロード3ピンポゴコネクタ,3ピンポゴコネクタ 2.54mmピッチ |
||

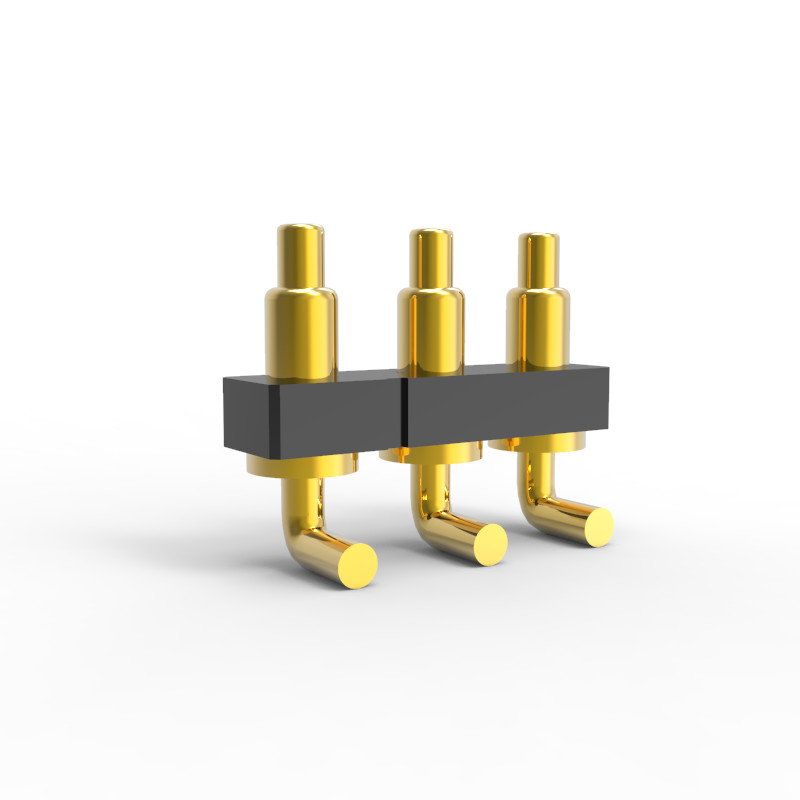

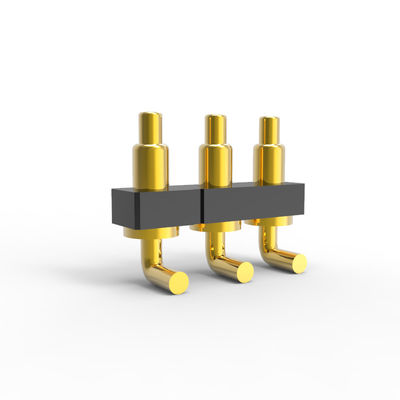

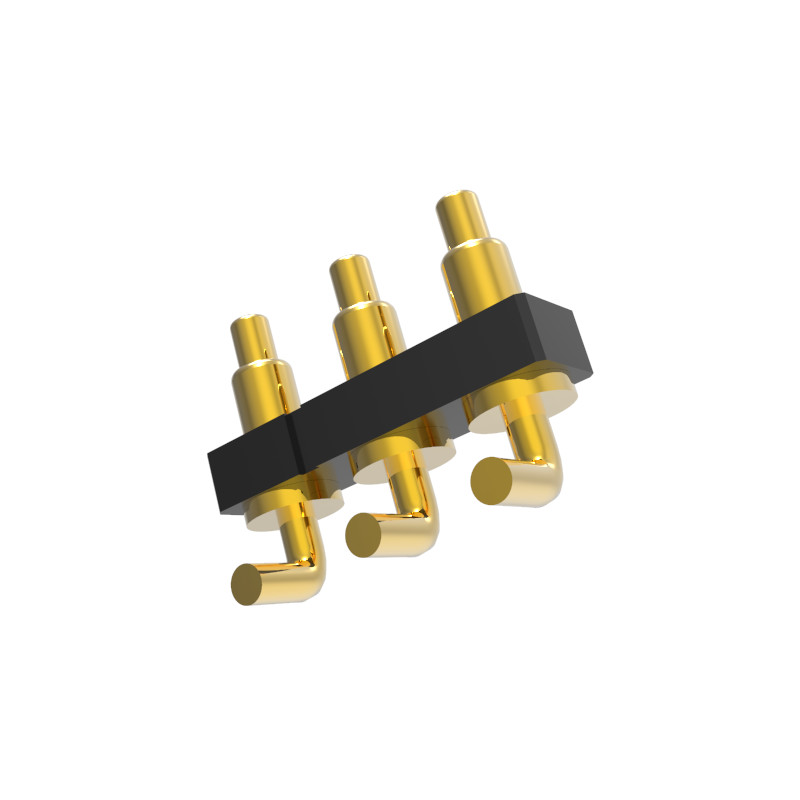

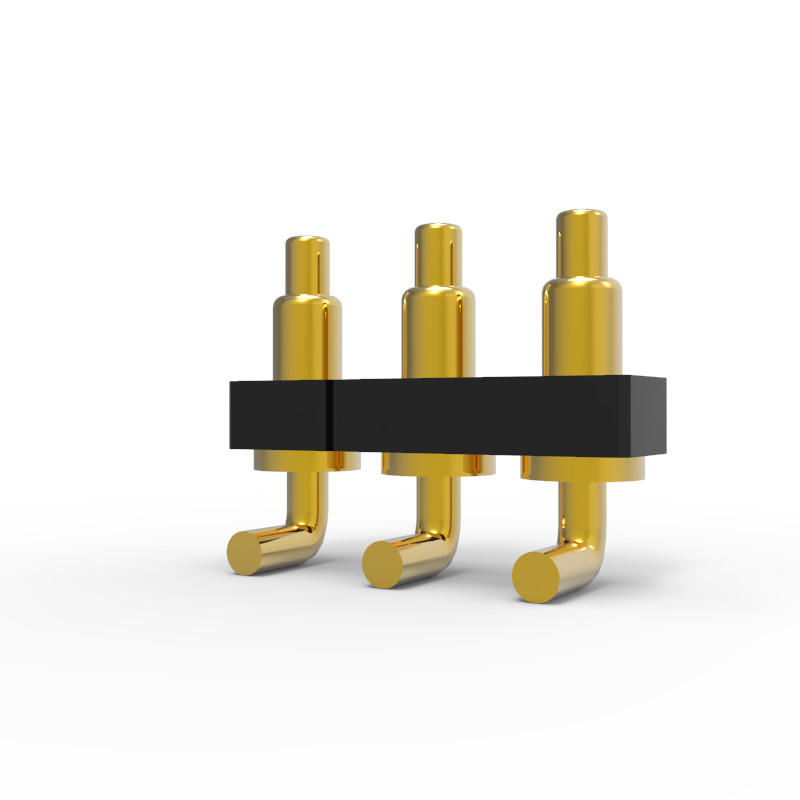

2.54mmピッチ 3ピン直角スプリングポゴピンコネクタ 2.54mm高さホイス
ポゴピンの尾は曲がりくねりで デザイナーはスペースの使い方を 選択できるようになり 尾はワイヤーで溶接することもできます
ポゴピン (Pogo Pin) は,携帯電話やその他の電子製品に使用される精密コネクタである.
様々な電子製品に広く使用され,信号伝送接続に役割を果たします.
形状構造は以下に分かれます:平底型,プラグプレート型,折りたたみ型,二重針軸,スレッド型,溶接ワイヤー型,
側穴の種類など
内部構造は:バックドリリングタイプ,スライス傾斜,丸いボールとスライス傾斜,穴型,尾栓型,ダブルヘッド型などに分かれています.
塗装選択:正規の金塗装,ニッケル塗装など
2.54mmピッチ 右角スプリング式コネクタのパラメータリスト:
|
隔熱器
|
黒いプラスチック(265°C)UL94 V-0
|
|
スプンジャー
|
銅 5u Au 60~100u Ni
|
|
バレル
|
銅 5u Au 60~100u Ni
|
|
春
|
SUS 表面処理
|
|
コネクタタイプ
|
男性
|
|
色
|
ブラック イエロー
|
|
ピッチ
|
2.54mm または顧客の要求に応じて
|
|
ピン
|
3pin または顧客の要求に応じて
|
|
適用する
|
PCB,AV機器,医療機器,軍事通信,航空宇宙,電話時計,電子タバコ
|
|
証明書
|
SO9001/ROHS2.0/REACH/MSDS/SGS
|
|
梱包
|
1000pcs/PEバッグ (顧客の要求に応じて)
|
|
スプリングフォース
|
70g+/-20g 1.0mm の動作筋で
|
|
生命テスト
|
100サイクルの数
|
|
定数電流
|
3A マックス
|
|
電圧 |
DC 12V |
|
接触抵抗 |
最大50ミリオーム
|
|
塩噴霧試験 |
48H |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
2.54mmピッチ標準 2pin-40pin ポゴピンのピンコネクタ
UPE ポゴピンコネクタの利点
ポゴピンコネクタは,スプリングピンまたはポゴピンとして知られ,いくつかの利点があります:
信頼性:CLIP技術を使用したUPEポゴピンは,振動や機械ショックにさらされる環境でも一貫して信頼性の高い電気接続を提供します.
コンパクトデザイン:小さくて狭いスペースに収まるので 現代のコンパクトな電子機器に最適です
柔軟性ポゴピンは表面の変化に適応し,交配表面が完璧に並べられていない場合でも安定した接続を保証します
使いやすさ簡単に設置し メンテナンスできます
耐久性:耐久性 を 高め て 耐える よう 設計 さ れ て い ます
私たちの利点とあなたの選択:
.UPEプロのカスタマイズされた高電流ポゴピン 15A-30Aシリーズで,大量生産されています.
.UPEは1.27mmまで発達した2.0mm 2.54mm ピッチ標準男性と女性 2pin-40pin PogoピンコネクタとSMT / DIP / 右角 / 溶接カップ.
.ポゴ・ピン・ライフ・テスト 最大1000万回
.すべての製品は HF,RoHS REACH 標準を通過できます
.商品の配送前に100%電気テストレポートを提供.
. オーダーメイドの様々な形が用意されています 小型の構造と高電流です
ポゴピン型構造と説明:
SMT:良い安定性,ボールの底は平底デザインで,PCBボードに溶接するのが簡単です.
なぜ顧客はUPE?
1プロのカスタマイズサービス
2迅速なサンプル生産能力
3厳格な品質管理システム
4輸入部品で加工する
5高精度試験機器
6合理的なコスト管理手順
ポゴ・ピン・コネクタの適用分野:
注文する方法
* 図面やサンプルを送信します
*我々のプロのエンジニアリングチームは 評価を行います
♪ 図面を撮って 試料を送る
試料をテストして承認して 50%預金して注文する
製品を作るのに
商品が完成したら チェックの写真を撮って 残りを支払う
* We deliver the products to you with DHL,TNT,UPS,フェデックス * 商品をDHL,TNT,UPS,フェデックスで届けます
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
疑問は union@upetech.net に送信してください
