| 起源の場所: | 中国 |
|---|---|
| ブランド名: | UPE |
| 証明: | ISO9002 |
| モデル番号: | RC-1117-A02-11 |
| ドキュメント: | RC-1117-A02-11.pdf |
| 最小注文数量: | 5000 |
| 価格: | $1-$5 |
| パッケージの詳細: | PE袋 |
| 受渡し時間: | 12-15仕事日 |
| 支払条件: | T/T |
| 供給の能力: | 5KPCS/日 |
| 名前: | USB ポゴピンケーブル | 材料: | PVC,HTN,ブラス,NdFeB N52 |
|---|---|---|---|
| スプリングフォース: | 70g±20g | 作業するオオカミ: | 0.8mm |
| 流動: | 2.0A | Volatge: | 12V |
| ケーブル長: | 1000MM | 色: | ブラック |
| 塩噴霧試験: | 24時間 | メカニカルライフ: | 10000サイクル分 |
| 接触抵抗: | 50mΩ 最大 (PIN) | ||
| ハイライト: | 女性用USBポゴピンケーブル,USBポゴピンケーブル 12V,2A 4ピンポゴ充電器 |
||

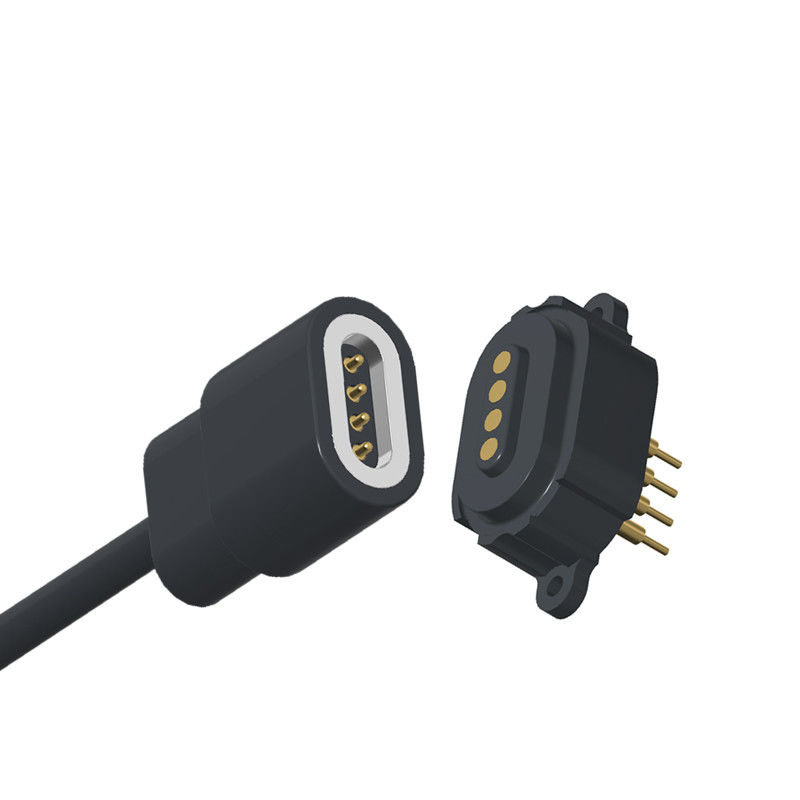

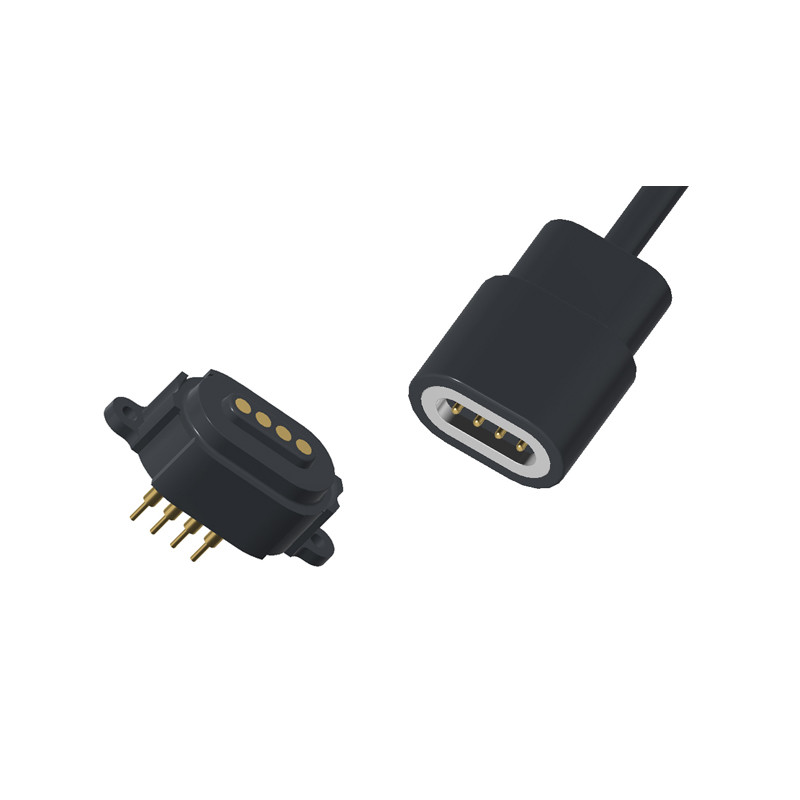

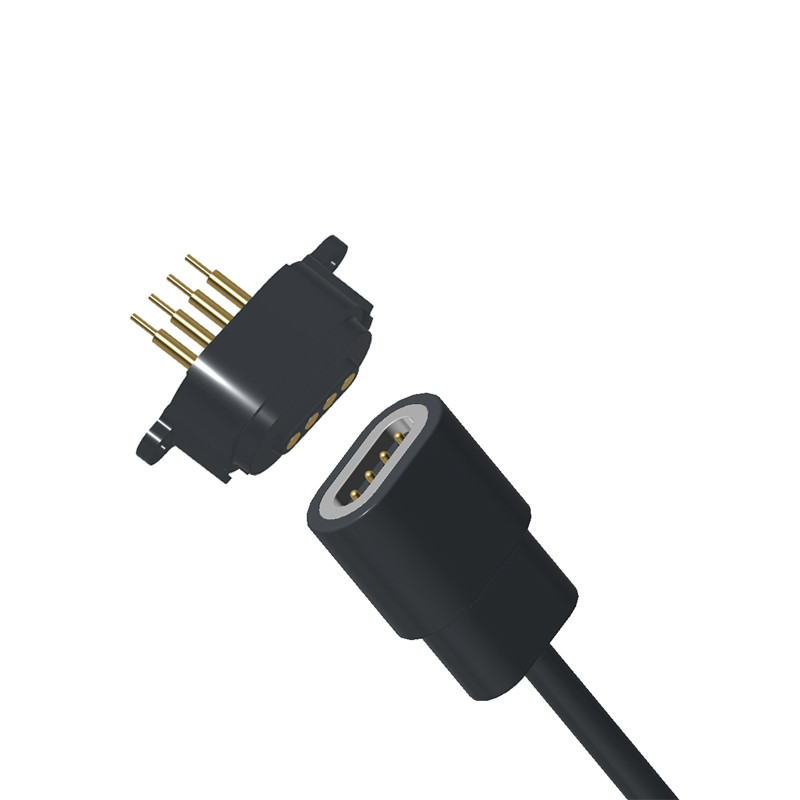

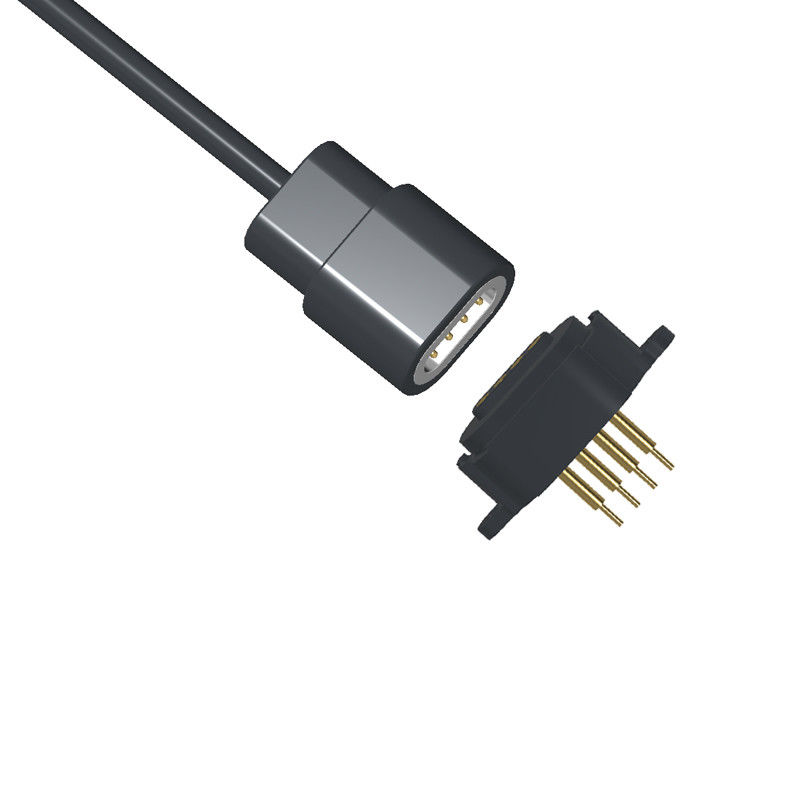

USB2.0 男性 女性 4ピンポゴピン パワーチャージャー マグネットケーブルコネクタ
材料とコーティングは,ROHSとREACH規格に準拠しています.
100%の短回路とオープン回路試験
材料
ポゴピーン/ターニングパーツ:0.125μmのゴールド塗装の銅 (耐腐蝕性および伝導性のために)
ハウジング: UL94 V-0 炎量評価を持つ黒色HTN (高温ナイロン) プラスチック
マグネット:N52級ネオジム (最も強い商業級) Ni-Cu-Ni塗装 (腐食防止)
ワイヤ:外径3.0mm,黒いPVC断熱で4本の導体 (2x 24AWG + 2x 28AWG)
キャベルのネクタイ:金属コア付きの黒いPVCネクタイ
内部型:透明ポリエチレン (PE)
オーバー 鋳造:PVCブラック
マグネットプラグ磁気プラグ
メカニカル:
接触力 70g±20g 0.8mmの作業ストークで
寿命試験:少なくとも1万回の交尾サイクル
吸着力試験:600±20%グラム 女性側吸着力
電気:
定位電圧:12 V
定位電流:2.0 最大
スプリングピンの接触抵抗:ポゴピンのあたり ≤50mΩ
環境性能:
動作温度: -25°Cから+80°C
サルトスプレー: 24時間塩噴霧試験に適合する
4ピン磁気ケーブルコネクタ パラメーター:
|
名前 |
4ピンの磁気ケーブルコネクタ |
|
タイプ |
DIP |
|
ピン |
4ピンまたはカスタマイズ |
|
ピッチ |
3.0mm |
|
ケーブル |
PVC |
|
ケーブルの長さ |
1000m |
|
色 |
ブラック |
|
ポゴ・ピンターニングパーツ |
青銅 |
|
住宅 |
ブラック HTN |
|
マグネット |
NdFeB N52 塗装 ニ |
|
スプリングフォース |
70g±20g,0で8mm 働くストルク |
|
メカニカルライフ |
10サイクルの時間 |
|
流動 |
2.0A について |
|
電圧 |
DC 12V |
|
接触抵抗 |
50mΩ 最大 (PIN) |
|
高電圧試験 |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
塩噴霧試験 |
24時間 |
|
認証 |
ROHSまたはREACHに準拠する製品 |
|
テスト |
100% オープン・ショート・テスト |
4ピンのマグネットケーブル・コネクタの技術図
4ピンのメス磁気コネクタの技術図
接続方式
女性磁気コネクタが爆発した
パッケージの表示:
マグネティックコネクタ製品の適用:
1.ウェアラブルデバイス,インテリジェント・ポジショニング・機器,子どものスマート・ブレスレット,スマート・ウォッチ,ウェアラブル・携帯電話,Bluetoothヘッドセットなど) データケーブル,充電ケーブル,マグネティックストライプワイヤの端接続
2医療機器,無線機器,データ通信機器,電信機器,自動化および産業機器,音声・視覚機器
3航空,航空宇宙 電子,軍事通信
4自動車,自動車ナビゲーション,試験,測定機器
5消費者電子機器 (携帯電話,タブレットコンピュータ,ブルートゥースヘッドセット,カメラ,時計,ポータブル消費者電子製品,その他多くの電子機器)
なぜUPEがあなたのパートナーになるのか?
● 信頼性 と 耐久性
● 迅速 な 設計 と 配達
● 信頼 さ れ て 誠実 な 協力
磁気ケーブルコネクタの注文を配置する方法
* あなたの要件を特定します ((コネクタの種類,必要な量,カスタマイズされた要件,技術仕様)
*価格と条件について交渉 (大量割引が適用される可能性があります)
* 注文の詳細を確認 (コネクタタイプ,量,カスタマイズ)
*支払い (PayPal,銀行振込,その他の安全な方法)
*送料と品質チェック
荷物を追跡する
商品の品質を確認するために到着時に検査します.
支払期限:T/T,50%預金,50%残金
支払方法:T/T,PayPal,OCBC
サンプルリードタイム:備蓄サンプル 2-3 作業日/個別サンプル 5-7 作業日
生産時間:10-15 作業日
製造:アメリカ,ヨーロッパ,アジア,南アフリカ
取引期間:EXW
貨物:航空,海,急便
サービス:高品質で合理的な価格,OEMサービス,任意の特殊サイズ,色,デザインは受け入れられます
